提起超低溫冷頭，很多人可能覺得陌生，但它卻是高規格制造、科研分析、半導體、真空工藝等領域里，不可或缺的核心部件。我們常說的超低溫技術，能實現零下上百度的制冷效果，而超低溫冷頭，就是整套超低溫制冷系統的 “制冷心臟”—— 真正實現低溫輸出、把設備和環境里的熱量快速帶走的核心換熱部件，它的性能好壞，直接決定了整套深冷設備能達到的制冷溫度下限、溫度控制的穩定性，還有能不能長期可靠運行。

從實驗室里高規格儀器的樣品前處理，到小型真空鍍膜設備里的水汽捕集，從替代傳統液氮的環保制冷方案，到半導體生產里的低溫環境搭建，超低溫冷頭都在背后發揮著關鍵作用。很多人只知道它能實現-100℃以下的超低溫，卻不了解它到底是怎么工作的，更不知道如今國產自主研發的超低溫冷頭，已經實現了對進口技術的追趕與超越。我們就用通俗的話，把超低溫冷頭的工作原理、技術難點，還有國產技術的突破講明白。

一、超低溫冷頭到底是什么？

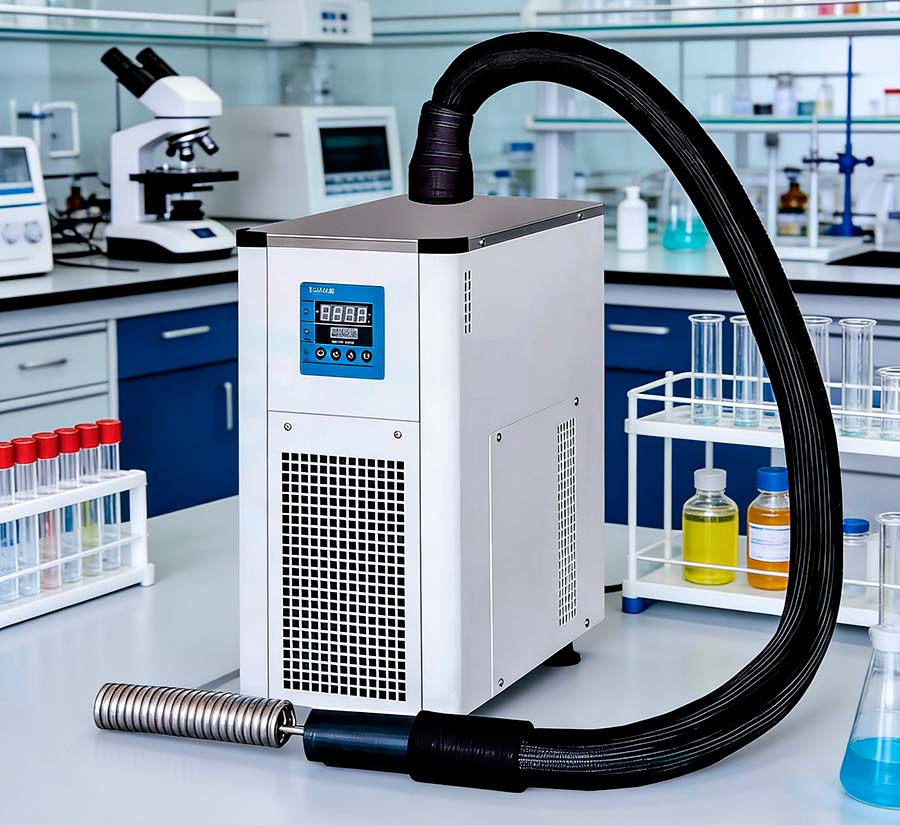

超低溫冷頭，也叫深冷冷頭、超低溫捕集冷頭，簡單說就是依托超低溫制冷循環，能穩定實現-100℃~-150℃甚至更低溫度的制冷終端部件，是整套制冷系統里最終落地制冷效果的核心單元。

它和我們家里冰箱的制冷管、普通冷水機的換熱盤管不一樣，核心的設計要求，是在很小的體積里，實現出眾的低溫效果和優異的換熱能力，同時還要能長期穩定運行、平穩控制溫度、快速啟停，能很好地適配小型化、集成化、高要求的超低溫使用場景。舉個例子，家用冰箱的冷凍層一般只有-18℃，而超低溫冷頭能輕松做到-150℃，制冷能力是家用冰箱的數倍，還能在比電腦主機還小的體積里實現這個效果，這就是它的核心特點。

從制冷技術的邊界來說，我們?nèi)粘＝佑|的普通單級壓縮制冷，受制冷劑本身的物理特性限制，制冷下限只能做到-40℃左右；兩套壓縮系統疊加的雙級復疊制冷，能做到-60℃~-80℃；而要突破-100℃、甚至-150℃的超低溫，目前全球商用領域里成熟度高、應用范圍廣的技術，就是自復疊制冷循環技術，這也是商用超低溫冷頭的核心技術底座。

和其他小眾的超低溫制冷技術比，自復疊制冷技術的結構更緊湊、設備故障率更低、日常維護更簡單、成本也更可控，更適合用在民用工業、科研儀器的規?；瘓?chǎng)景里，也是目前國產超低溫冷頭實現技術突破的核心方向。

二、超低溫冷頭到底是怎么工作的？

超低溫冷頭的核心工作邏輯，其實和我們家里的冰箱、空調是同源的，都是靠制冷劑的狀態變化（從液體變成氣體）來吸收熱量，實現制冷效果。但普通冰箱做不到超低溫，而超低溫冷頭能做到，核心就是它用了四級自復疊制冷循環，搭配了多種沸點不同的制冷劑混合在一起工作。

我們可以把這套循環比作一場 “制冷接力賽”：多種制冷劑里，沸點高的制冷劑，就像前幾棒的選手，負責把溫度先一步步降下來；沸點非常低的制冷劑，就像最后一棒的沖刺選手，在前序降溫的基礎上，最終實現超低溫的制冷效果。通過多次冷凝、分離、降溫的循環，只用一臺壓縮機，就能實現普通制冷做不到的超低溫效果。

一套完整的四級自復疊超低溫冷頭，工作過程可以分成 5 個核心步驟，環環相扣實現超低溫輸出：

1、壓縮與油分離：打好制冷的基礎

多種制冷劑混合在一起的工質，先經過全封閉的制冷壓縮機壓縮，變成高溫高壓的蒸汽，率先進入高性能的油分離器。這一步是超低溫制冷的關鍵 —— 普通的潤滑油，在-100℃以下的環境里會直接凍成固體，不僅會堵塞管路，還會貼在換熱部件上，讓制冷效果大打折扣，甚至讓設備直接壞掉。高性能的油分離器，能把壓縮機帶出來的潤滑油幾乎全部分離出去，只讓干凈的制冷劑蒸汽進入后續的循環，從根源上避免了超低溫環境里潤滑油凝固的問題。

2、首階冷凝與氣液分離：完成首輪降溫

高溫高壓的制冷劑蒸汽，進入首階冷凝器（靠風或者水降溫），和外界環境換熱后，溫度快速降下來。這時候，混合制冷劑里沸點高的成分，會先冷卻變成高壓液體，而沸點低的成分，還是保持氣體狀態。這兩種狀態的制冷劑會一起進入氣液分離器，靠密度差分開：已經變成液體的高沸點制冷劑，進入節流降溫的支路；還是氣體的低沸點制冷劑，進入下一級的降溫循環。

3、四級逐級復疊降溫：一棒接一棒，溫度持續下降

分離出來的高沸點液態制冷劑，經過節流閥降壓降溫后，會給另一側的低沸點制冷劑蒸汽降溫，讓它進一步冷卻、凝結。這個 “冷凝-分離-降溫” 的過程，在四級自復疊系統里會重復四次，每一級都讓溫度再下一個臺階，低沸點的制冷劑也被一步步提純、冷卻成高壓液態，到第四階分離完成后，就得到了高占比、低溫高壓的低沸點液態制冷劑，為最終的超低溫制冷做好了準備。

4、節流蒸發與超低溫輸出：最終實現制冷效果

經過四級逐級冷卻提純的低沸點液態制冷劑，通過高規格的節流元件，瞬間變成低溫低壓的氣液混合狀態，進入冷頭的核心蒸發器 —— 也就是冷頭真正和外界換熱的終端。在這里，低沸點制冷劑會在對應的壓力下沸騰蒸發，大量吸收被冷卻環境里的熱量，穩定實現-120℃~-150℃的超低溫，完成對真空系統里的水汽、儀器樣品的捕集和冷卻，這也是超低溫冷頭實現制冷的核心環節。

5、回?zé)崤c循環閉環：完成接力，循環往復

蒸發后的低沸點制冷劑蒸汽，會沿著回氣管路往回走，一步步給前階的制冷劑降溫，把剩下的冷量充分利用起來，提升整個系統的制冷效率，最后回到壓縮機的吸氣端，完成整個制冷循環。整個過程里，靠混合制冷劑的逐級分離和復疊換熱，只用一臺壓縮機，就實現了傳統多級壓縮制冷很難達到的超低溫區間，同時還大幅簡化了設備結構，降低了故障率和日常維護成本。

除了核心的制冷循環，成熟的超低溫冷頭，還會搭配集成式的除霜功能。冷頭在超低溫環境里工作時，真空系統里的水汽、環境里的可凝性氣體，會快速在冷頭表面凝結成霜。霜層的熱阻是金屬的數百倍，會嚴重降低冷頭的換熱效率，甚至讓制冷失效。目前行業主流的解決方案是熱氣旁通除霜技術，通過管路設計，把壓縮機排出的高溫制冷劑蒸汽引入冷頭的蒸發器，快速融化霜層，實現制冷、除霜的聯動設計，不用停機就能完成化霜，保障設備能連續運行。

三、做好超低溫冷頭，到底難在哪？

看似不復雜的制冷循環，要實現長期穩定的超低溫輸出，背后要突破很多核心技術難點，這也是過去國內超低溫冷頭長期依賴進口的核心原因：

其一，混合制冷劑的配比優化。不同的溫度區間、不同的使用場景，需要搭配不同的制冷劑組合，配比的細微差異，都會直接影響系統的制冷效率、能達到的溫度下限，還有長期運行的穩定性。這需要廠商有大量的實驗數據和技術沉淀，才能找到適配不同工況的配比方案。

其二，超低溫環境下的材料與密封適配。在-100℃以下的超低溫環境里，普通的橡膠密封件會快速脆裂，失去密封效果；普通的金屬材料也會因?yàn)榈蜏厥湛s變形，導致管路泄漏、設備失效。需要選用耐超低溫的特種密封材料和適配的金屬材質，對材料學和加工工藝都有很高的要求。

其三，小體積里的優異換熱器設計。超低溫冷頭往往需要在很緊湊的安裝空間里，實現出眾的換熱效果，對換熱器的流道設計、換熱面積優化、流阻控制都有很嚴苛的要求，設計不合理，會直接導致制冷效率大幅下降，達不到額定的低溫指標。

其四，專用的低溫控制系統設計。超低溫工況下，溫度的細微波動，都會直接影響最終的使用效果；同時系統還要應對壓縮機液擊、高低壓異常、超溫過載等多種風險，需要專門為超低溫場景設計控制系統，實現穩定的溫度控制和多維度的安全保護。

四、國產超低溫冷頭的自主化突破：長流儀器的技術實踐

過去，國內超低溫制冷領域長期被進口品牌壟斷，用戶不僅要承擔數倍于國產的采購成本，還要面對6個月以上的超長交貨周期、滯后的售后響應、昂貴的配件更換費用，嚴重制約了國內高規格裝備與科研領域的自主化發展。而深耕低溫制冷領域二十余年的長流儀器，憑借持續的研發投入與技術沉淀，完成了超低溫冷頭的全流程自主研發，不僅實現了核心技術與國際水平同步，更打造了適配國內用戶多場景需求的解決方案，打破了進口品牌的技術壁壘與市場壟斷。

1、優化設計的制冷系統，穩定可靠，與國際技術同步

長流儀器自主研發超低溫冷頭，采用自主優化的四級自復疊制冷技術，歷經上千次實驗完成了非共沸混合制冷劑的配比優化，可穩定實現-120℃~-150℃的超低溫輸出，制冷效率、控溫穩定性、運行可靠性完全對標國外一線品牌。同時，系統實現了制冷、除霜集成式設計，通過自主研發的熱氣旁通除霜技術，可根據霜層厚度自動觸發化霜程序，無需停機即可完成除霜，妥善解決了超低溫冷頭霜層影響換熱的行業痛點，可支持7×24小時不間斷連續運行，能很好地適配工業量產、科研儀器的長期使用需求。

2、完善的控制系統，專為超低溫場景量身打造

針對超低溫工況的特殊需求，長流儀器為自主研發的超低溫冷頭，打造了專用的低溫智能控制系統，功能覆蓋自檢、監測、遠控、本控、通信、報警多個環節：系統內置全環節開機自檢功能，開機即可完成對壓縮機、制冷系統、傳感器、電氣回路的多環節檢測，提前預判故障風險；搭載高規格鉑電阻溫度傳感器，可實時監測冷頭溫度、系統壓力、運行電流等核心參數，可視化呈現設備全運行狀態；同時支持本地按鍵本控與遠程 PC/PLC 控制，標配標準RS485通信接口，可很好地適配自動化生產線、集成化科學儀器的聯動控制需求；內置多級報警保護機制，針對高低壓異常、壓縮機過載、超溫、傳感器故障等十余種異常情況，可實現實時聲光報警與分級停機保護，多維度保障設備與配套儀器的運行安全。

3、多種成熟的超低溫方案，多場景適配行業需求

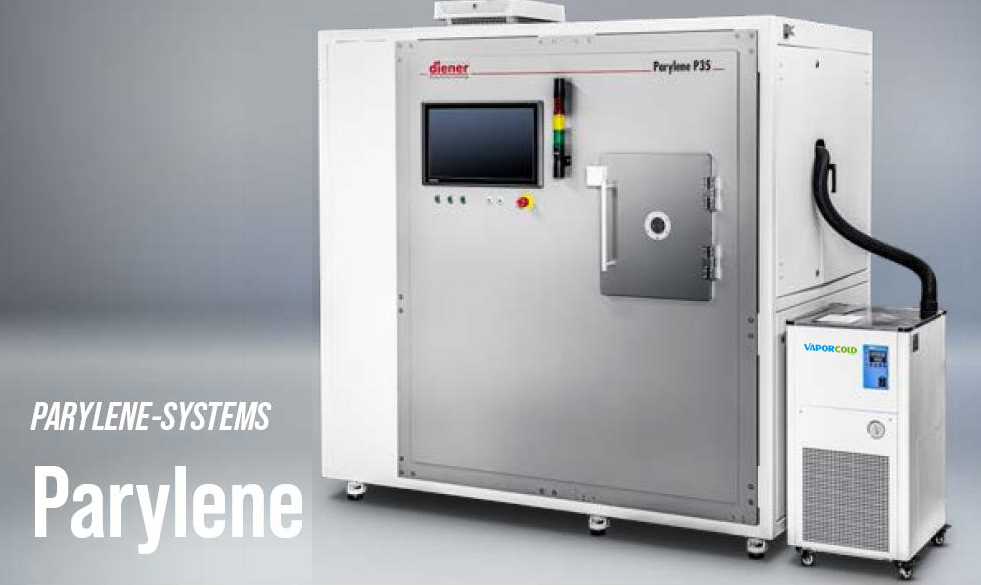

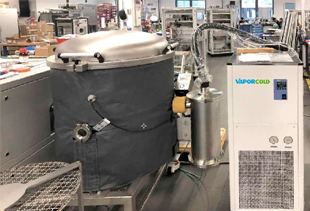

基于自主研發的超低溫冷頭核心技術，長流儀器打造了多套標準化、成熟化的超低溫解決方案，可很好地覆蓋各行業的應用需求：在科研分析領域，可配套色譜、質譜、光譜等各類科學儀器，為樣品前處理提供穩定的超低溫環境，大幅提升樣品分離效率與檢測數據穩定性；在實驗室與工業場景，可很好地替代傳統液氮制冷，無需持續采購液氮耗材，無低溫?fù)p傷安全風險，運營成本可降低60%以上，同時實現更穩定的恒溫控制；在真空工藝領域，專為小型真空鍍膜、真空釬焊、超高真空系統打造的超低溫捕集方案，可通過冷頭快速捕集真空系統內的水汽、油氣等可凝性氣體，大幅提升系統額定真空度與抽速，從根源上保護真空泵，延長核心設備使用壽命，是小型真空系統的核心配套部件。

4、多維度超低溫定制服務，適配非標工況需求

針對不同用戶的個性化、非標工況需求，長流儀器可提供多維度的超低溫冷頭定制化服務：結構上，可選擇集成化的一體結構，或靈活適配安裝空間的分體結構；制冷方式上，可定制直接制冷冷頭（冷頭直接接觸被冷卻介質，充分提升換熱效率），或間接制冷冷頭（通過低溫循環冷卻液傳遞冷量，適配遠距離供冷場景）；功能上，可按需定制高規格梯度控溫模塊、自動熱氣除霜功能、不停機在線化霜模塊；材質上，針對化工、半導體等存在腐蝕性介質的場景，可選用 316L 不銹鋼、哈氏合金等耐腐蝕材質，或定制特種防腐涂層，能很好地適配強腐蝕、高防護等級的特殊工況需求。

超低溫冷頭作為高規格科研與工業制造領域的核心基礎部件，其技術水平直接影響著相關行業的發展上限。過去，國內超低溫制冷領域長期被進口品牌壟斷，而以長流儀器為代表的國產廠商，憑借二十余年的低溫制冷技術沉淀與持續的自主研發，實現了超低溫冷頭核心技術的多維度突破，不僅在性能上實現了與國際技術同步，更打造了適配國內用戶需求的多場景解決方案與全國覆蓋的售后體系，為用戶提供了高性價比、高可靠性的進口替代選擇。

隨著國內高規格制造、科研儀器、半導體、新能源等行業的快速發展，自主可控的超低溫制冷技術，將成為行業發展的核心支撐。長流儀器也將持續深耕超低溫制冷技術，不斷優化產品性能與解決方案，為更多行業用戶提供更可靠、更適配、更具性價比的超低溫冷頭與全套制冷系統，助力國產高規格裝備與科研技術的自主化、高質量發展。
