2023年3月15日，長流儀器完成某客戶-100℃超低溫循環機現場驗收工作。本次項目針對客戶真空罐內置冷板的控溫需求定制解決方案，技術人員全程陪同完成全溫區性能測試，設備各項指標均達到客戶要求，順利通過驗收。

一、項目背景與客戶需求

客戶現場配備真空罐系統，罐內集成帶循環液接口的冷板裝置，需要通過外部控溫設備實現冷板的制冷與加熱雙向控溫，滿足特定工藝對溫度的嚴格要求。具體需求如下：

1、應用場景：對真空罐內置固定接口冷板進行循環制冷與加熱控溫。

2、控溫范圍：循環液控溫-100℃~+60℃。

3、核心性能：-100℃時制冷功率≥500W，溫度穩定度≤±0.1℃。

4、安裝要求：設備安裝于罐體外部，通過軟管與罐體接口連接，管路長度不超過5m。

二、定制化解決方案

長流儀器根據客戶工況，提供適配的超低溫循環機（CryoChiller/Ultra-lowTemperatureCirculator），構建完整的密閉循環控溫系統：

系統回路設計：超低溫循環機送出的循環液通過軟管連接罐體入口，進入罐內與冷板充分換熱后，經罐體出口通過軟管回流至循環機回液口，形成獨立密閉循環回路。

介質適配：選用凝固點-115℃的低溫冷媒，確保在-100℃極端低溫下仍保持良好流動性與傳熱性能。

性能匹配：針對5m以?xún)?nèi)管路長度優化泵體參數，保證循環流量與壓力滿足冷板換熱需求。

安裝適配：設備外形尺寸與現場空間匹配，支持水冷型或風冷型散熱方式，適配客戶現場供電條件。

三、現場驗收過程

本次驗收采用全溫區逐點測試法，全面驗證設備控溫性能與運行穩定性：

1、測試范圍：覆蓋-100℃~+60℃完整工作溫區。

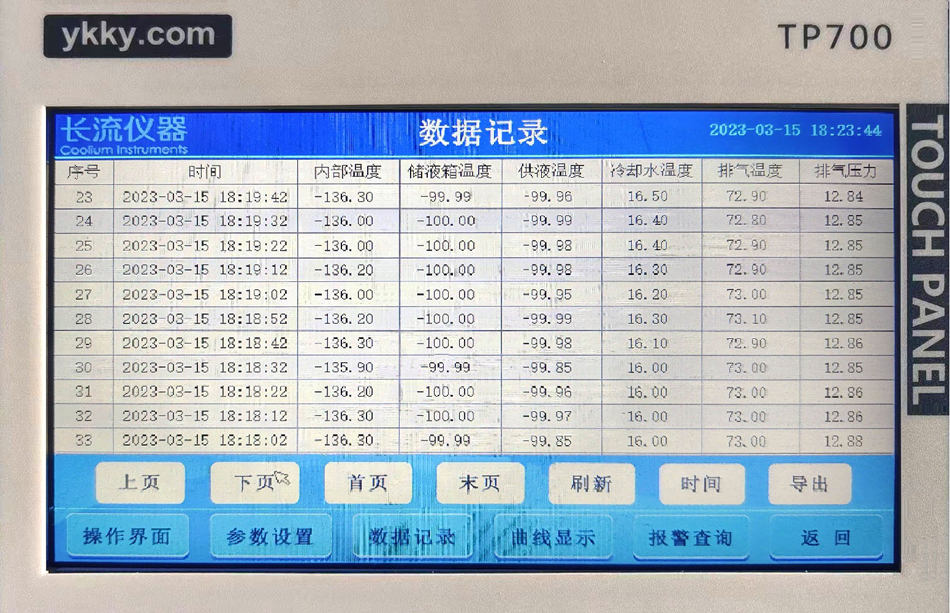

2、測試方法：按10℃間隔設定控溫點，每個溫度點穩定后記錄溫度波動數據、制冷功率、循環流量與壓力。

3、驗收結果：所有測試點溫度穩定度均≤±0.1℃，-100℃時制冷功率達到并超過500W要求，循環流量、介質壓力等各項指標均符合客戶技術規范，設備運行平穩無異常。

四、本次交付設備核心參數

主要指標如下：

（1）接口規格：Rc3/4；

（2）循環介質：低溫冷媒（凝固點-115℃）；

（3）介質流量：≥35L/min；

（4）介質壓力：≥2bar；

（5）使用溫度：-100~+60℃；

（6）溫度穩定性：≤±0.1℃；

（7）制冷能力：-100℃時制冷量≥500W；

（8）加熱功率：1200+1200W；

（9）中文操作界面，Modbus通訊接口；

（10）使用壽命：≥3年；

散熱形式：水冷型或風冷型

外形尺寸：W750*D1000*H1650mm

電源要求：3Ph，AC380V，50Hz，8kW

五、產品應用拓展

超低溫循環機可根據不同工藝需求，提供多檔位溫區選擇，低溫段覆蓋-80℃、-100℃、-120℃，高溫段可擴展至60℃、100℃、180℃，配套循環介質可滿足-120℃~+180℃全溫區流動性與傳熱要求。

長流儀器擁有二十年產品應用經驗，專注生產低溫循環機、超低溫循環機，具備自主研發能力，可根據用戶需求定制非標超低溫設備，廣泛應用于航天熱真空環模試驗、熱沉試驗、低溫測試，特種氣體提純，生物醫藥低溫反應，石油化工低溫蒸餾、精餾、萃取，以及新能源、環保、食品、金屬處理等多個領域。
